微波雷达感应模组

一.简介

1.外形尺寸 （14X12mm）

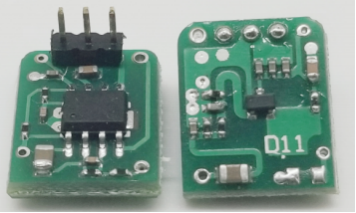

实物图

尺寸和脚位定义

+ ： 电源端，直流电压。

-   ： 接地端；

OUT ： 信号输出端，TTL电平，高电平有效；

EN ： 使能端，内部上拉，高电平有效。

二、参数：

1、电源电压：3.1-12VDC；

2、工作电流：2-3mA；

3、发射功率： ≦2mW；

4、发射频率：3.3～3.9GHZ

5、输出信号：TTL电平，高有效。高电平≧2.9V（@1mA)，低电平≦0.3V；

6、探测角度：水平 180 ° , 垂直 360 °

7、探测距离： 2-3 米（环境温度 25 °C）；

8、工作延时：3～5 秒；

9、工作温度：-10 °C ～50°C。

三、功能特点:

1、智能感应：当有人进入本产品的探测范围，微波雷达感应模块输出端 Vout 输出TTL 高 电平，经过一个延时周期（工作延时），输出端恢复到 TTL 低电平。

2、智能延时：感应模块启动后，在延时时间段内，如有人体活动，模块输出端 Vout 将持 续输出 TTL 高电平，直到人离开并经过一个延时周期（工作延时）后输出低电平。

3、使能端可接声/光敏控制信号或其它控制信号，打开/关闭雷达感应。

4、与红外产品比较： 高频感应模块感应距离更远，角度广，无死区，不受环境温度、灰尘 等影响。

四、应用领域：

1 、智能感应灯具、门禁道闸补光照明；

2 、安防、移动物感应探头、智能感应摄像机；

3 、人体感应，智能家居。

五、注意事项：

● 产品安装测试与实际装配时，请将感应模块用PIN 针焊接在主板上使用，若使用导线连 接，建议长度不超过 5CM，否则会对微波信号造成干扰。

● 微波模块感应面前端需采用非金属材质外壳。

● 通电后大约有6～10S 初始化时间，在此期间属于非正常感应。

● 在有效的感应范围内，尽量避免面对面的安装两个或者更多的模块。

● 请采用输出电压、电流及纹波系数等都达标的直流稳压电源，电源不稳定会出现误报， 无感应，循环自启。

● 在四周有墙壁或者障碍物反射微波的情况下，感应距离和角度会有增益。

● 本产品可按要求配焊2.0mmPIN 针，建议带有 PIN 针的模块存放周期不要超过3个月，以 免长时间存放引 起 PIN 针镀层氧化影响焊接。
